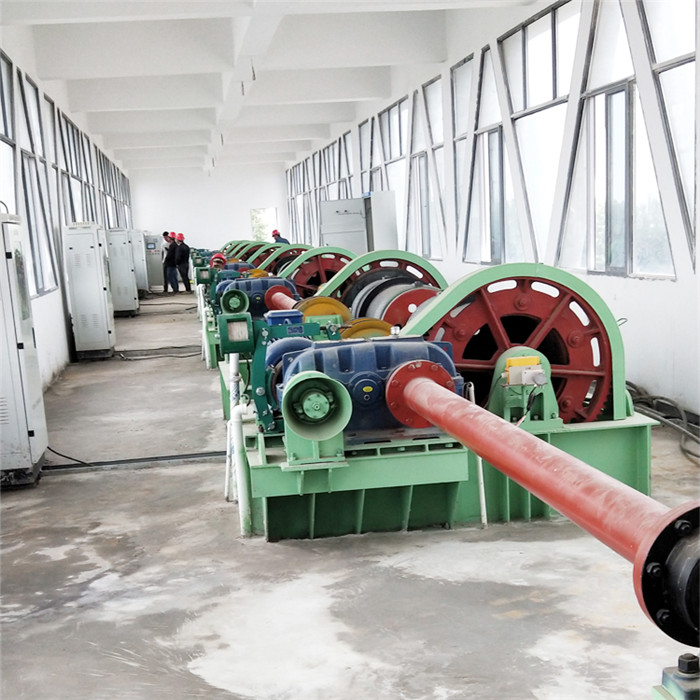

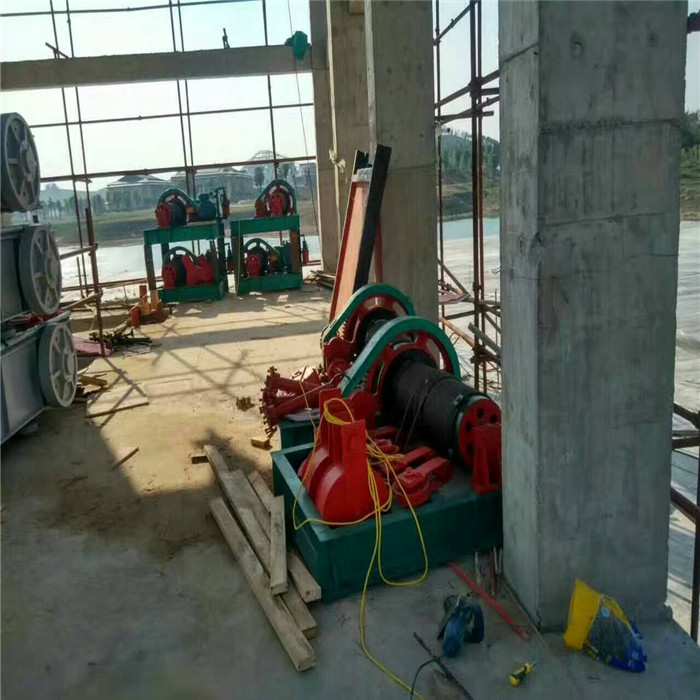

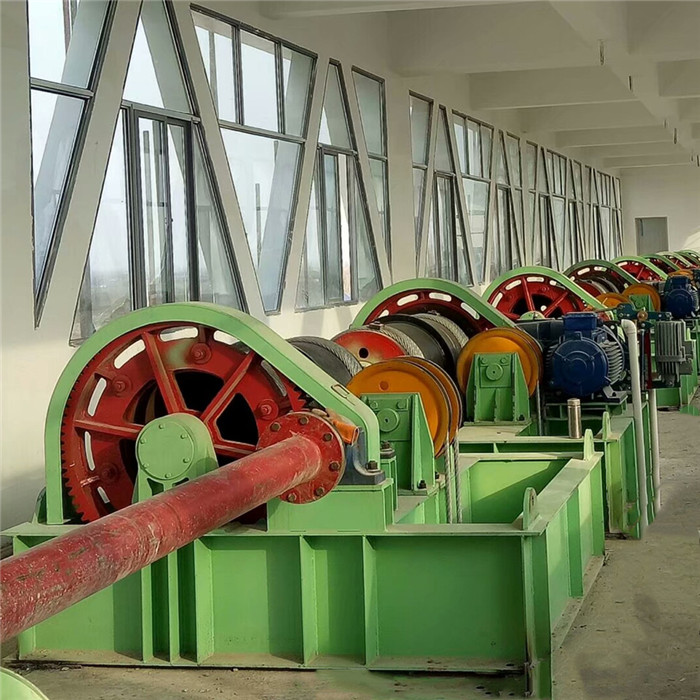

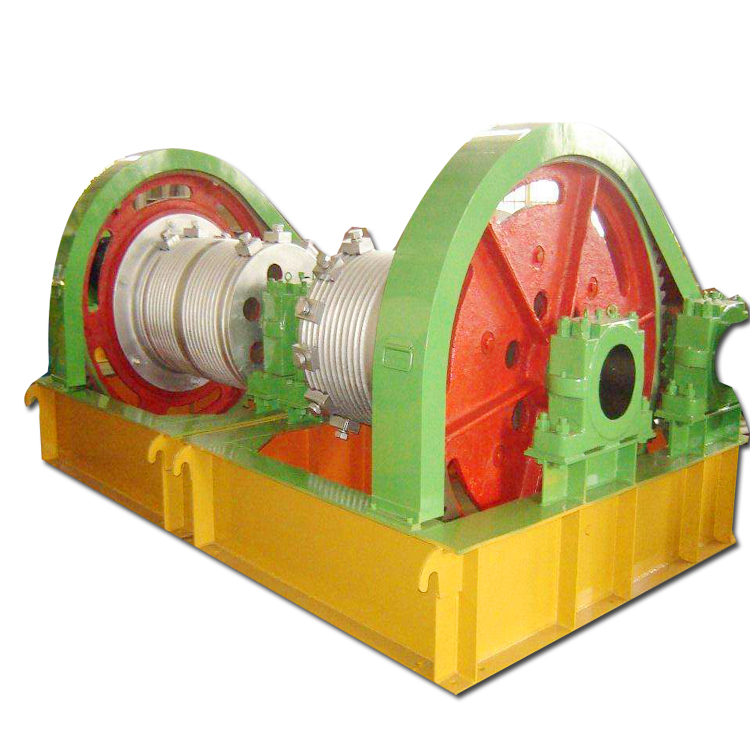

固定卷揚啟閉機



　　卷揚啟閉機廣泛應用于平面閘門和弧形閘門上，公司生產有QP,QPQ,QPK,QPG,QPT等系列化產品。一般400KN一下的固定卷揚式啟閉機，可設手搖機構。由于在啟閉力和揚程方面適應范圍廣。

　　卷揚啟閉機有多種型號：QPQ型普通卷揚啟閉機、QPK型快速卷揚啟閉機、QPG型高揚程卷揚啟閉機、QPT型臺車式卷揚啟閉機。

　　卷揚式啟閉機分為：平門卷揚式啟閉機，弧形門卷揚式啟閉機，雙吊點卷揚式啟閉機，快速卷揚式啟閉機，移動式臺車啟閉機。

　　雙吊點卷揚式啟閉機分為：集中驅動和單獨驅動兩種，卷揚式啟閉機手搖、電動兩用式規格分為：5噸、8噸、12.5噸、16噸、25噸;電動式規格分為：40噸、63噸、80噸、100噸、125噸、160噸、200噸，根據用戶水利工程設計要求，還可生產雙吊點卷揚式啟閉機，該機是一種水利工程專用機械，廣泛用于水利工程閘門的啟閉，是農田灌溉、水產養殖、農業經濟開發區、污水處理廠、水利發電站、水庫(水閘、堤壩、隧道、管 道)等進水、退水閘的配套機械，山區、平原有、無電地區均可使用。卷揚式啟閉機使用方式上有QPQ型平板閘門卷揚式啟閉機、QH弧型門卷揚式啟閉機、QPK快速卷揚式啟閉機在使用上有單、雙吊點式卷揚啟閉機。驅動為電力驅動，可增設手搖機構。

　　固定卷揚式啟閉機適用范圍：

　　固定卷揚式啟閉機適用于大、中、小型水電站、水庫、河流水產養殖業等水利水電工程。本系列啟閉機具有結構緊湊、承載能力大、啟閉靈活、運行平穩可靠、操作安全、安裝維修方便等優點。

　　榮程水利技術部根據多年的研發經驗以及用戶反饋信息，依據水閘運轉狀態，解析了卷揚式啟閉機的在日常維修養護工作中，根據卷揚式啟閉機的常見 故障，以及檢修方法，總結出一套切實可行的措施，確保用戶使用過程中的運行安全，并提高卷揚式啟閉機的使用壽命。

　　具體保養與維修方法：

　　卷揚式啟閉機是水閘工程的重要組成之一，科學使用和保養直接關系到工程效益的發揮，而保養措施又直接關系到工程的安全與質量，啟閉機等重要構件的正常運行就顯得尤為重要。為了保證啟閉機設備完整、安全運行，操作自如，延長使用壽命，必須經常做好養護維修工作，運行養護維修時，應著眼于日常維護，一旦發現啟閉機設備缺陷和隱患，做到小壞小修，隨壞隨修，防止缺陷擴大和帶病運行，堅持“經常養護、養重于修，修重于搶”的原則進行養護維修。

　　一、電動機故障判斷及維修

　　卷揚式啟閉機電動機是啟閉設備的關鍵部件，其運行或故障時，可通過看、聽、聞、摸四種方法來及時預防和排除故障，保證電動機的安全運行。

　　1、電動機正常運行，但突然停止時，會看到接線松脫處冒火花，可能是保險絲熔斷或某部件被卡住等現象，立即斷開電源查明原因及時清理卡阻部位、更換保險絲。

　　2、若電動機劇烈振動，則可能是電動機固定不良、底腳螺栓松動等，及時緊固松動部位。

　　3、電動機正常運行時應發出均勻且較輕的"嗡嗡"聲，無雜音和其它特別的聲音。若發出噪聲酞大，包括電磁噪聲、軸承雜音、通風噪聲、機械摩擦聲等，均可能是故障先兆或故障現象需立即停車查明原因：一是對于軸承雜音，應在電動機運行中經常監聽。監聽方法是：將螺絲刀一端頂住軸承安裝部位，另一端貼近耳朵，便可聽到軸承運轉聲。若軸承運轉正常，其聲音為連續而細小的"沙沙"聲，不會有忽高忽低的變化及金屬摩擦聲。若出現"吱吱"聲，這是金屬摩擦聲，一般為軸承缺油所致，應拆開軸承加注適量潤滑脂，若出現"唧哩"聲，這是滾珠轉動時發出的聲音，一般為潤滑脂干涸或缺油引起，可加注適量油脂，若出現"喀喀"聲或"嘎吱"聲，則為軸承內滾珠不規則運動而產生的聲音，這是軸承內滾珠損壞或電動機長期不用，潤滑脂干涸所致;二是若傳動機構和被傳動機構發出連續而非忽高忽低的聲音，可能是聯軸器或皮帶輪與軸間松動以及鍵或鍵槽磨損引起，需及時停機檢查，磨損嚴重的要及時更換。各種聯軸器檢修后，應該用人工作正、反向的轉動，以感覺輕松靈活為準。對于帶圓柱銷的彈性聯軸器，在安裝時，應該仔細檢查帶彈性銷圈的銷與靠背輪的配合緊密度，其 大側向間隙不得超過0.05mm、彈性銷圈如有老化或者損壞，應予更換，齒輪聯軸器應該按照要求灌注潤滑油。

　　日常工作中要保持電動機外殼無灰塵污物，以利散熱，經常檢查接線盒壓線螺栓是否松動， ，開機前檢查軸承潤滑油脂狀況，應保持填油軸承空腔的1/3-2/3，及時更換不合格的潤滑油，每年至少用搖表測量電動機的絕緣電阻1次，如果小于0.5MΩ時，說明線圈受潮，就需要進行烘干處理，一般的烘干溫度約為100 ，烘干時間在20h以上。

　　二、機油的故障及養護

　　液體狀態的機油，構成了卷揚式啟閉機整個體系的運轉媒介，可以起到傳送啟閉機能量、轉換這種能量，以及管控啟閉機體系的整合作用。同時，機油還可以防控閘門的銹蝕，維護啟閉設施的順滑狀態。然而，這一類機油如果遭受了啟閉機內的污染，難以凸顯維護的性能，就需要及時更換。通過平日的啟閉機檢修，來維持機油的潔凈，就構成了保護啟閉機實效的側重點。

　　先，要常常過濾這種潤滑的溶液，避免油體遭受啟閉機內的污染。調查的數值表示出：機油包含的小顆粒狀態物質，可以引發機器配件的某種磨損，從而造成這類構件缺失應具備的啟閉效用。因此，除了有必要維持精準程度適宜、構造合適的過濾設施之外，還要定期洗掉過濾網內包含的過濾芯，保證這一配件可以約束潤滑油內的固體類別物質。在閘門類啟閉機被運用了很長的時段之后，要采納全面屬性的啟閉機過濾對策，修補好破損位置的過濾網。

　　其次，要從多重的角度，來維持機油本身的潔凈。如果不常啟動卷揚式的機器，就要將機器安放于干燥的空間中。如有必要安放在戶外，那么要選取平整的放置場地，在上面附著木板，并采納布簾來覆蓋。如需長時段存留啟閉機，則要保養卷揚式機器、修補被磨損的構件，并予以徹底性的機器清洗，保護優良的機器屬性。在決定安放設施的次序時，要保證卷揚式啟閉機的全部設施，都可以靈活出入這一場地。要將機器內含的機油拉桿，設置在怠速的方位上;將操作用到的拉桿，設置在空檔的部位上。

　　三、制動器的故障及維修

　　制動器(剎車)是啟閉機的重要部件之一，它可以在啟閉機停止運行時立刻剎住制動輪，使閘門停止升降，因此要求動作靈活，制動準確。若發現閘門自動沉降，應立即對制動器進行徹底檢查及修理。

　　1、制動器的制動輪與制動瓦表面應不含任何油污，油漆及水分等，制動瓦與表面接觸應達到全面積的70以上，制動輪出現裂紋，砂眼等缺陷，必須進行整修或更換。制動帶磨損嚴重，應予更換;制動帶的鉚釘或鏍釘斷裂、脫落，應即更換補齊。

　　2、電磁線圈應根據使用情況定期測試絕緣情況，若不合要求，可做烘烤處理，銜鐵與制動杠桿，聯接鉸軸應經常涂油保養，保證靈動靈活。

　　3、制動器的主彈簧應涂油脂保養，定期更換新油，使其不生銹，主彈簧變形，失去彈性時應予更換。

　　4、對制動器的松閘行程、離合器的離合行程、安全 限位開關的限位行程和閘門啟閉位置指示行程要及時進行調整。

　　四、鋼絲繩的故障及維修

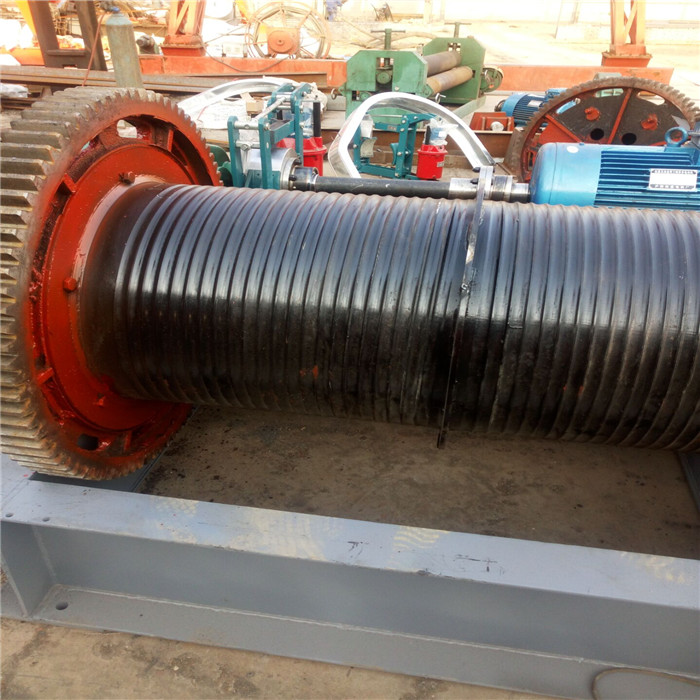

　　鋼絲繩如出現變形、斷絲等現象達到起重機械用鋼絲繩檢驗和報廢實用規范(GB5972-86)規定的報廢標準時需及時更換，更換鋼絲繩時，纏繞在卷筒上的預繞圈數大于4圈，其中2圈為固定用，另外2圈為安全圈。

　　五、維修流程的注重事宜

　　要預設維修卷揚式啟閉機的時限，經常檢查，定期維修，側重平日性的修理程序。針對啟閉機體系的常規檢修，要確保這一體系的應有效用，縮減被磨損及必須替換的構件，保護順暢的啟閉機配件運轉。針對那些慣常出現的啟閉機問題，要隨時修補，采納局部性的啟閉機調整對策，維持內含構件的潔凈屬性和靈活性能。因此，針對平時性故障的修補，要構建在防控啟閉機事故的理念之上，規范修理和查驗的現實步驟。維修人員要明晰啟閉機的關聯技術材料，采納綜合屬性的維護對策，并引進可行的測試途徑，來展開全面性的運轉查看活動。依據累積的啟閉機檢修經驗，記錄好啟閉機部件的細節性故障，并予以化解。
