鑄鐵方閘門的結構

作者：admin 來源：日期：2017-2-18 22:37:02 人氣：標簽：鑄鐵閘門啟閉機 卷揚啟閉機

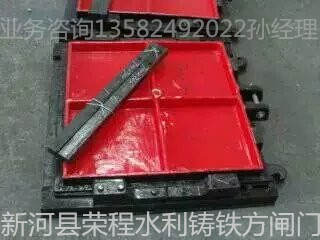

鑄鐵閘門的結構，主要由閘框和閘板兩大部分組成，閘框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔口的活動擋水構件，板面四周設鑄鐵邊框梁，為提高閘板的強度，板面制成拱形，拱的圓心角按 6 0 度設計，以降低其所受的水壓力。為便于制造、運輸和安裝，閘板可制成上下幾部分，待到安裝現場后再用螺栓連接組裝成整體，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁，以提高閘板的縱向剛度，在寬度方向設置縱向筋板，以提高其橫向剛度，同時起到縱梁的作用。直升式平面滑動[1]主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成。
